Гелиосистемы с принудительной циркуляцией теплоносителя

 Гелиосистемы | Солнечная энергия

Главной отличительной особенностью гелиосистем с принудительной циркуляцией является насос, который встроен в контур теплоносителя. Он обеспечивает циркуляцию теплоносителя через солнечный коллектор. Это позволяет увеличить производительность гелиосистемы в среднем на 30% по сравнению с системами с естественной циркуляцией (с учетом потребления энергии насосом).

Для контроля работы насоса в систему всегда устанавливается контроллер, который регулирует работу насоса таким образом, чтобы предотвратить обратного рассеивания теплоты через коллектор в пасмурную погоду и ночное время. Контроллер так же подает сигнал для включения насоса при минимально возможной разнице температур между окружающим воздухом и баком аккумулятором, а также отключает его при отсутствии необходимости нагрева бака. Контроллер может регулировать расход теплоносителя для различных условий солнечной инсоляции.

В системах с принудительной циркуляцией есть ряд преимуществ:

  • возможность установки труб меньшего диаметра;
  • безопасность, обеспечиваемая контроллером;
  • работа системы при низкой солнечной энергии;

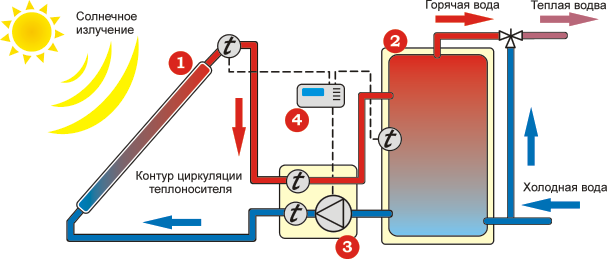

Схема гелиосистемы с принудительной циркуляцией теплоносителя (одноконтурная)

В схеме гелиосистемы принудительной циркуляцией кроме солнечного коллектора (1) и бака аккумулятора (2) присутствует насосная станция (3) и контроллер (4).

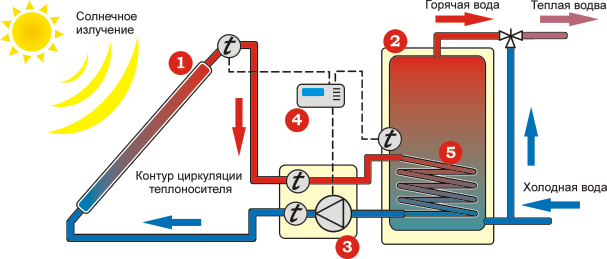

Схема гелиосистемы с принудительной циркуляцией теплоносителя (двухконтурная)

Так же для возможности работы системы в круглогодичном режиме, используют двухконтурные гелиосистемы с теплообменником (5). Теплообменник может быть как встроенным в бак, так и в наружном исполнении. В первичном контуре обычно используется теплоноситель на основе пропиленгликоля с температурой кристаллизации до -30° C.
