Как выбрать солнечный коллектор?

 Гелиосистемы | Солнечная энергия

Если вы решились на приобретение и установку у себя гелиосистемы, то перед вами неизбежно встанет дилемма как выбрать солнечный коллектор — самый главный элемент солнечной установки.

На сегодняшний день на рынке представлено огромное количество солнечных коллекторов различные по типу, конструкции, эффективности и стоимости. Выбрать самый оптимальный вариант —  не простая задача. В данной статье мы разберемся в особенностях подбора солнечных коллекторов для гелиосистем, что позволит сделать правильный выбор и ощутить все преимущества использования солнечной энергии.

Солнечный коллектор: сфера применения

Во-первых, следует определиться,  для каких целей вам нужен солнечный коллектор. Обычно, гелиосистема применяется в бытовом секторе для:

  • горячее водоснабжение
  • поддержка отопления
  • подогрев воды в бассейне

Каждый вариант может использоваться как самостоятельно, так и в сочетании друг с другом, а так же все вместе. Однако в комбинированных системах, есть одна приоритетная цель, на которую и следует ориентироваться выбирая солнечный коллектор.

Основные типы солнечных коллекторов

Уверен, что многие из вас слышали об извечном споре – вакуумный или плоский солнечный коллектор. На самом деле явного победителя в этом споре нет. Всё зависит от целей применения солнечной системы для каждого конкретного случая.

Существует несколько основных типов вакуумных солнечных коллекторов, которые так же значительно отличаются между собой, поэтому будет более корректно рассматривать каждый тип отдельно.

Для сравнения были выбраны четыре основных типа вакуумных трубчатых коллекторов и один плоский высокоэффективный:

  • Вакуумный трубчатый коллектор с перьевым абсорбером и прямоточным тепловым каналом.
  • Вакуумный трубчатый солнечный коллектор с перьевым абсорбером с тепловой трубкой “heat pipe”.
  • U-образный прямоточный вакуумный коллектор с коаксиальной колбой и отражателем.
  • Вакуумный трубчатый солнечный коллектор с коаксиальной колбой и тепловой трубкой “heat pipe”.
  • Плоский высокоэффективный солнечный коллектор.

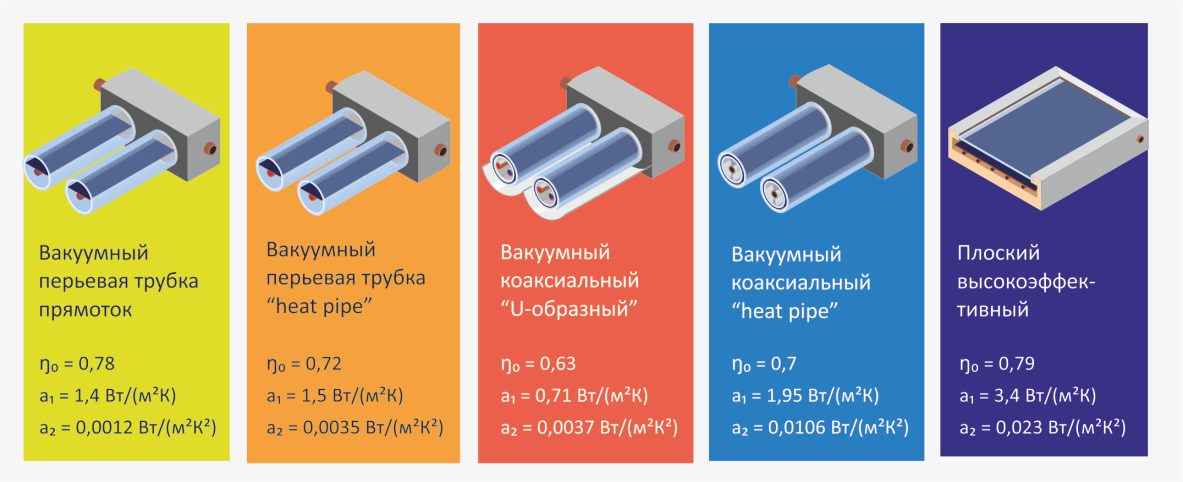

Солнечные коллекторы - основные типы

Большинство аргументов сводятся к весьма абстрактным показателям, таким как: «лучшее восприятия солнечных лучей», «отсутствие теплопотерь», и т.д. Но поскольку у каждого солнечного коллектора есть абсолютно конкретные параметры эффективности, следует доверять именно этим данным для расчета производительности солнечного коллектора в каждом выбранном случае.

Подробнее об этих параметрах и принципе расчета: эффективность солнечного коллектора.

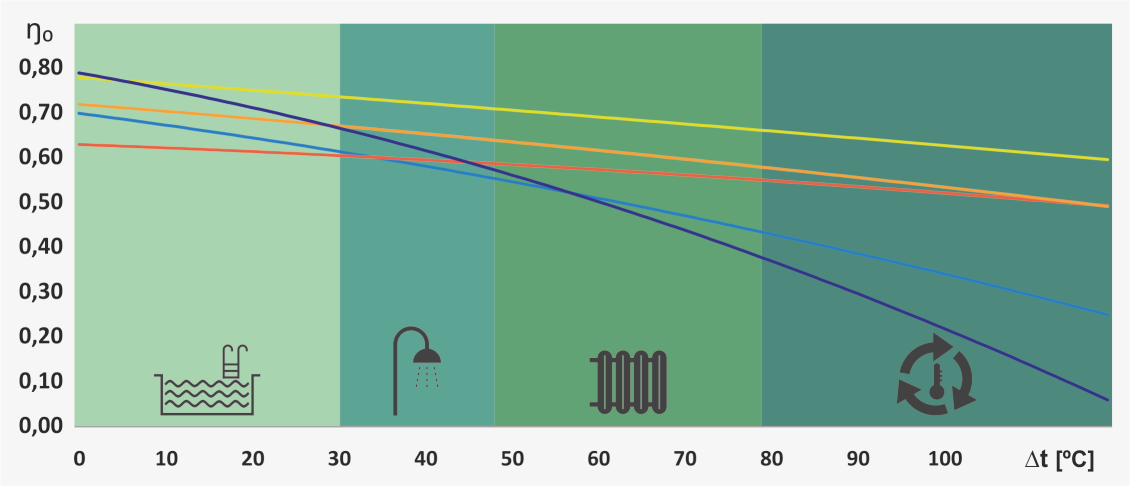

КПД солнечного коллекторы в зависимости от температуры

На графике показана зависимость коэффициента полезного действия гелиосистемы от разницы температуры между окружающим воздухом и теплоносителем в солнечном коллекторе при условии солнечного излучения равного 1000 Вт/м². Для анализа воспользуемся средними параметрами для каждого выбранного типа солнечного коллектора указанными на изображении.

Первая зона с минимальной разницей температуры характерна для режима работы солнечного коллектора для нагрева воды в бассейне. Режим работы гелиосистемы во второй зоне является оптимальным для горячего водоснабжения в круглогодичном режиме. Третья зона соответствует режиму работы солнечных коллекторов для нужд отопления, поскольку температура окружающего воздуха в отопительный период самая низкая. Четвертая зона используется для получения высоких температур используемых в технологических нуждах. В бытовом секторе такой температурный режим работы встречается крайне редко.

Из графика видно, что чем меньше ∆t (фактически это означает — чем ниже температура подачи теплоносителя) тем выше КПД солнечного коллектора. Именно поэтому для гелиосистемы оптимальным является применение низкотемпературных систем отопления таких как «теплые полы».

Плоский коллектор и вакуумные трубчатые коллекторы с плоским перьевым абсорбером имеют более высокую производительность при работе на нагрев бассейна и ГВС за счет оптических свойств, способствующих лучшему поглощению солнечного света. В свою очередь вакуумный солнечный коллектор с коаксиальной колбой лучше работает в отопительный период благодаря лучшей теплоизоляции.

 Производительность солнечных коллекторов

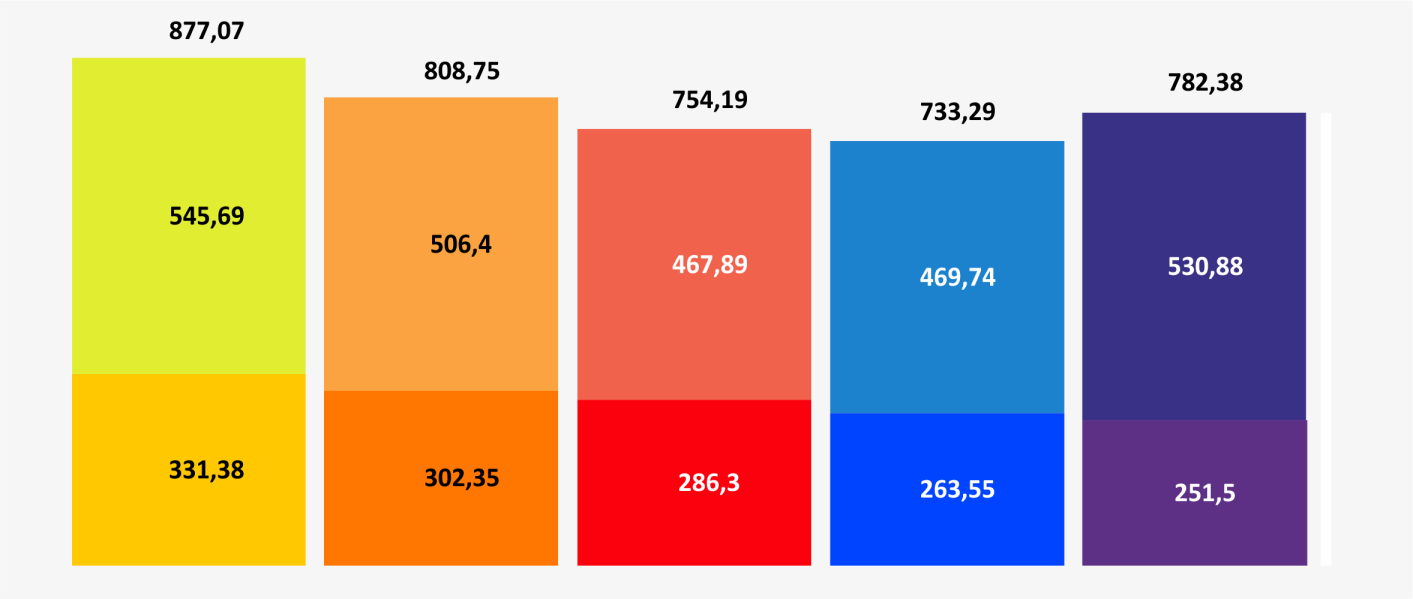

Следующая диаграмма позволяет оценить среднюю производительность коллекторов за год и за отопительный период (нижняя часть столбца).

Выработка тепла солнечными коллекторами



Данные о количестве выработанной энергии получены при помощи расчета, в программе симуляции работы солнечной системы за год. В расчетах используются усредненные данные по солнечному излучению и погоде для города Днепра. Расчеты приведены к 1 м² апертурной площади каждого типа выбранного солнечного коллектора.

Диаграмма позволяет оценить максимальную эффективность при непрерывной работе солнечной системы во время всего года. На практике такие условия практически невозможны и не всегда отображают реальную картину производительности солнечного коллектора.

Для расчета реальной производительности воспользуемся примером. Смоделируем предполагаемый случай применения гелиосистемы для нужд горячего водоснабжения в круглогодичном режиме и поддержки системы отопления теплыми полами со следующими параметрами:

  • площадь отопления – 200 м²;
  • теплопотери – современная постройка с высоким уровнем теплоизоляции 50 Вт/м² площади;
  • место расположения – Киев;
  • ГВС – 200 л в сутки;
  • апертурная площадь коллекторов – 30 м² ;

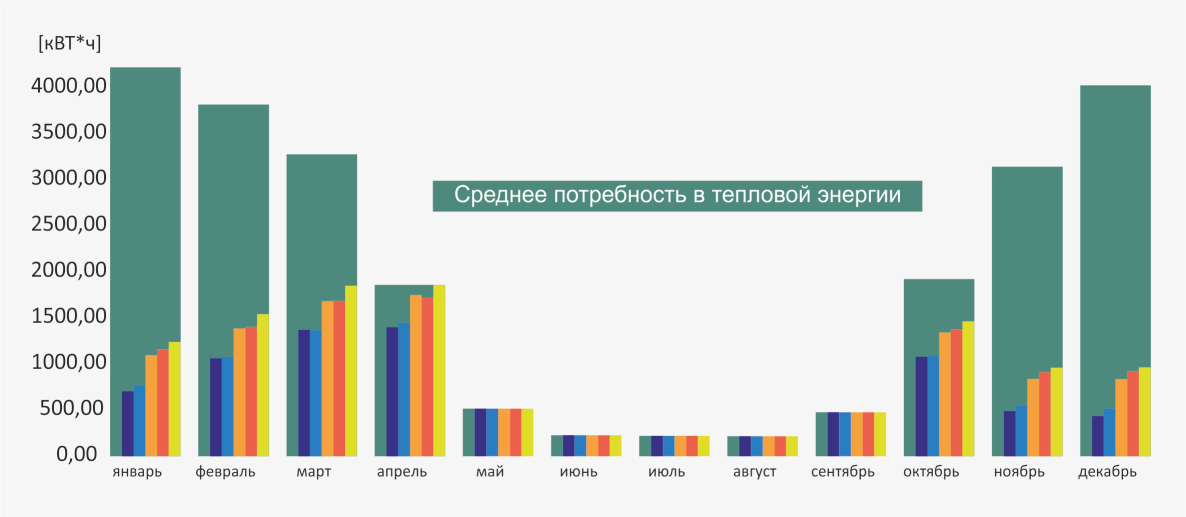

Среднегодовая производительность солнечных коллекторв

На графике видно, что при используя солнечный коллектор для отопления более важным является низкие тепловые потери. При этом хорошие оптические характеристики дают прирост выработки тепла в межсезонье, когда средняя температура воздуха выше, но всё еще необходимо отопление.

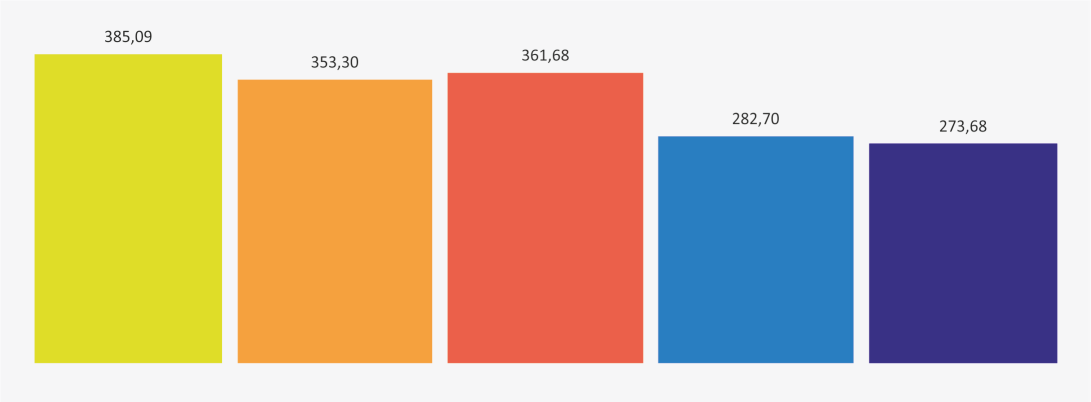

Призводительность солнечного коллектора в реальных условиях

В итоге получаем реальную производительность гелиосистемы за год.

Стоимость солнечного коллектора и полученного тепла

Стоимость солнечных коллекторов варьируется и зависит от качества сборки, материала абсорбера и корпуса, толщины и способ укладки изоляции, толщины стекла и т.д. Чтобы оценить стоимость полученной тепловой энергии от солнечных коллекторов зададимся средней стоимостью одного метра квадратного каждого типа коллектора. Так же взяв за основу срок эксплуатации 25 лет и условия эксплуатации описанные в примере выше, получаем значение стоимости полученного 1 кВт*ч энергии.

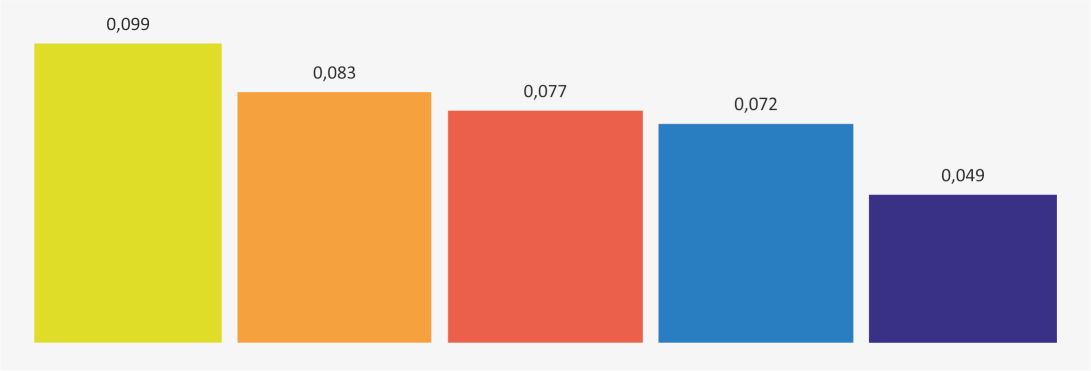

Стоимость тепла полученного от солнечного коллектора

Тепло полученное от прямоточного вакуумного коллектора с перьевым абсорбером является наиболее дорогим. А тепло полученное от плоского солнечного коллектора самое дешевое, соответственно плоские коллекторы имеют минимальный срок окупаемости.

Однако цена солнечного коллектора не всегда является основополагающим фактором. Более дорогие коллекторы имеют больший срок службы и низкие эксплуатационные расходы, связанные с возможными поломками. В связи с этим, целесообразно рассматривать установку как дорогой брендовой техники, так и бюджетных вариантов при соответствующем уровне начальных капиталовложений.

Выбирая солнечный коллектор, обратите внимание на техническую информацию

Важнейшим фактором для выбора солнечного коллектора является наличие полного технического описания. В первую очередь необходимо знать параметры оптического КПД (ŋ₀), коэффициенты тепловых потерь a₁ (k₁) и а₂ (k₂) и площадь солнечного коллектора (апертурная и общая). Именно эти параметры позволяют оценить эффективность и рассчитать прогнозируемую производительность солнечного коллектора.

Если производитель или продавец по каким-то причинам не предоставляет эти данные, то в итоге мы получаем “кота в мешке” и не сможем оценить энергетический вклад гелиосистемы, поэтому лучше воздержатся от покупки такого изделия. Наличие международного сертификата (например, от швейцарской лаборатории SPF или Solar Keymark) приветствуется, однако не всегда нам продают именно тот коллектор который проходит испытания. Особенно этим грешат азиатские производители, тут уж мы ничего не сможем проверить, остаётся только надеяться на порядочность компании производителя или поставщика.
